•TOPOLOGI JARINGAN•

      ●Pengertian Topologi Jaringan●

Topologi Jaringan adalah suatu metode untuk menghubungkan 2 komputer atau lebih, dengan menggunakan ( Kabel UTP, Fiber Optik ) maupun tanpa kabel ( Nirkabel ) sebagai media transmisi. Dalam hal ini akan sangat memungkinkan user bisa berkomunikasi dengan user yang lain dengan mudah walau berbeda tempat.

      ●Manfaat Perancangan Topologi Jaringan●

  1.Arah jalur internet menjadi jelas, jadi memudahkan network engineer untuk melakukan konfigurasi

  2.Dapat meminimalisir biaya instalasi jaringan, karena semua sudah dihitung dengan matang dalam topologi jaringan. Jadi minim kemungkinan perangkat kelebihan maupun kurang

   3.Memudahkan dalam maintenance maupun upgrade di sisi network engineer. Karena semua telah terstruktur dengan rinci, pemberian label pada setiap kabel juga akan menjadi nilai plus.

   4.Penggunaan menjadi sangat mudah di sisi user. Semua bisa saling berkomunikasi dengan baik.

   °Jenis – jenis Topologi Jaringan°

          1. Topologi Bus

          2. Topologi Star

          3. Topologi Ring

          4. Topologi Mesh

          5. Topologi Tree

          6.Topologi Hybrid

    1.Topologi Bus

Topologi bus adalah topologi jaringan yang lebih sederhana.Topologi bus menggunakan kabel coaxial pada sepanjang node client dan konektor. Jenis konektor yang digunakan adalah BNC, Terminator, dan TBNC.

Kelebihan Topologi Bus, diantaranya yaitu:Penambahan client atau workstation baru mudah dilakukan.Mudah digunakan dan sangat sederhana.Biaya instalasi murah karena kabel yang digunakan sedikit.

Kekurangan Topologi Bus, diantaranya yaitu:Sering terjadi tabrakan arus data.Proses pengiriman dan penerimaan data kurang efisien.Topologi bus yang lama sulit untuk dikembangkan.Jika ada masalah pada kabel, misalnya terputus, maka komputer workstation

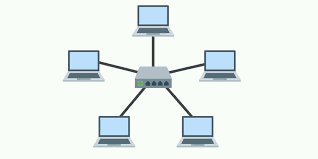

   2.Topologi Star

Topologi star atau disebut juga topologi bintang adalah topologi jaringan berbentuk bintang dimana umumnya menggunakan hub atau switch untuk koneksi antar client.

Kelebihan Topologi Star, diantaranya yaitu:Jaringan topologi ini tetap berjalan baik meski salah satu komputer client bermasalah.Tingkat keamanan data pada topologi ini cukup baik.User lebih mudah mendeteksi masalah pada jaringan.Lebih fleksibel.

Kekurangan Topologi Star, diantaranya yaitu:Topologi ini terhitung mahal karena menggunakan cukup banyak kabel.Seluruh komputer dalam jaringan ini akan bermasalah jika hub atau switch mengalami masalah.Sangat tergantung pada terminal pusat

    3.Topologi Ring

Topologi ring atau sering disebut   topologi cincin adalah jenis topologi   jaringan yang digunakan untuk  menghubungkan sebuah komputer   dengan komputer lainnya dalam sebuah   rangkaian yang berbentuk melingkar   seperti cincin.

Kelebihan Topologi Ring, diantaranya yaitu:Biaya instalasinya murah.

Performa koneksi cukup baik.Proses instalasi dan konfigurasi cukup mudah.

Implementasinya mudah dilakukan.

Kekurangan Topologi Ring, diantaranya yaitu:Jika terjadi masalah, troubleshooting jaringan ini terbilang rumit.Sangat rentan terjadi tabrakan arus data.Jika salah satu koneksi bermasalah koneksi pada jaringan akan terputus.



    4.Topologi Mesh

Topologi mesh adalah sebuah topologi yang bisa digunakan untuk rute yang banyak. Jaringan topologi ini menggunakan kabel tunggal sehingga proses pengiriman data menjadi lebih cepat.

Kelebihan Topologi Mesh, diantaranya yaitu:Bandwidth limitnya cukup besar.

Security data pada topologi ini sangat baik.Tidak terjadi tabrakan arus data karena jalur pengiriman data sangat banyak.

Kekurangan Topologi Mesh, diantaranya yaitu:Kabel yang dibutuhkan jumlahnya banyak.Biaya instalasi topologi mesh sangat mahal karena menggunakan banyak kabel.Instalasinya sangat rumit.

     5. Topologi Tree

Topologi tree atau topologi pohon adalah hasil penggabungan dari topologi bus dan topologi star.

Kelebihan Topologi Tree, diantaranya yaitu:Dapat dan mudah dikembangkan menjadi topologi jaringan yang lebih luas.Susunan topologi ini terpusat secara hirarki sehingga pengaturan data menjadi lebih mudah.

Kekurangan Topologi Tree, diantaranya yaitu:Memiliki kinerja jaringan yang lambat.Penggunaan kabel yang sangat banyak sehingga biaya installasinya mahal.Kabel backbone merupakan sentral dari topologi ini.Bila komputer bagian atas bermasalah, maka komputer bagian bawah juga akan bermasalah.

       6.Topologi hybrid

Topologi hybrid bisa diartikan sebagai model topologi baru pada sebuah jaringan komputer yang tercipta dari gabungan dua atau lebih topologi jaringan yang berbeda jenis. Dikarenakan merupakan gabungan dari berbagai jenis topologi, desain topologi hybrid menjadi terlihat lebih rumit dan tidak menunjukkan ciri khas tertentu. Beda halnya bila Anda menggabungkan dua jenis topologi yang sama, maka masih akan terlihat seperti bentuk aslinya. Contoh dari topologi hybrid adalah penggabungan topologi bus dan star, ring dan star, atau ring dan bus.

Kelebihan:

Penggunaannya dapat disesuaikan dengan lingkungan yang Anda gunakan karena lebih fleksibel dibandingkan model lainnya.

Jika salah satu node mengalami gangguan tidak akan mempengaruhi kinerja jaringan secara keseluruhan.

Kekurangan:

Membutuhkan biaya yang cukup mahal karena kabel yang dibutuhkan untuk membuat topologi ini cukup banyak.

Pengolahannya tergolong rumit karena harus menggabungkan beberapa jenis topologi yang berbeda-beda.

Proses instalasi dan konfigurasinya juga cukup rumit. Anda perlu bersabar dan teliti saat melakukan kedua proses tersebut agar berhasil menciptakan topologi hybrid yang berfungsi dengan baik.
